شرکت شیمانو به عنوان شرکتی پیشرو در فنآوریهای ساخت تجهیزات ماهیگیری، فنآوریهایی اختصاصی در محصولات خود به کار میبرد. قبلا در مورد فنآوری هاگانی که در ساخت بدنه و چرخدندههای چرخهای ماهیگیری این شرکت استفاده میشود، صحبت کردیم. در این مطلب فنآوریهای نوین و انحصاری دیگری از این شرکت بیان میشود.

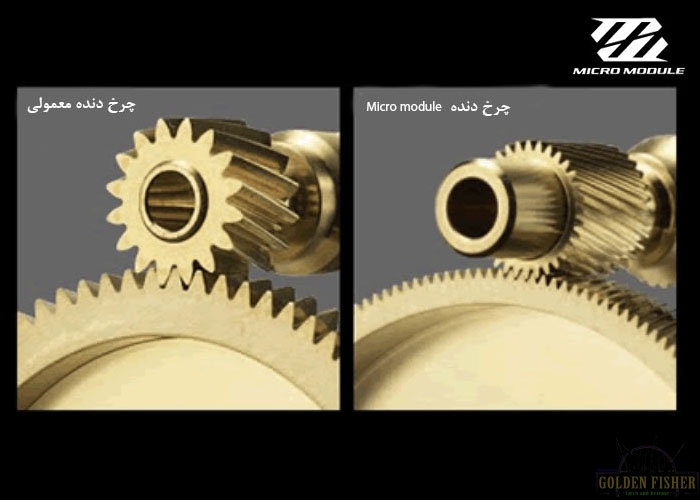

Micro Module Gear
پیشرفتهترین فنآوری طراحی دندانههای چرخدنده که منحصرا توسط کارخانجات شیمانو گسترش یافته و به کار گرفته شده است. سطح چرخدندهی اصلی (Drive) و چرخدندهی محور اصلی (Pinion) برای داشتن عالیترین عملکرد، بهصورت پیشرفته تجزیه و تحلیل شدهاند.
اساس این فنآوری بر کوچک کردن و به تبع آن بالا بردن تعداد دندانههای چرخدندهی اصلی و محور اصلی استوار است. این مورد باعث روانتر شدن و صدای کمتر چرخ در هنگام استفاده میشود.

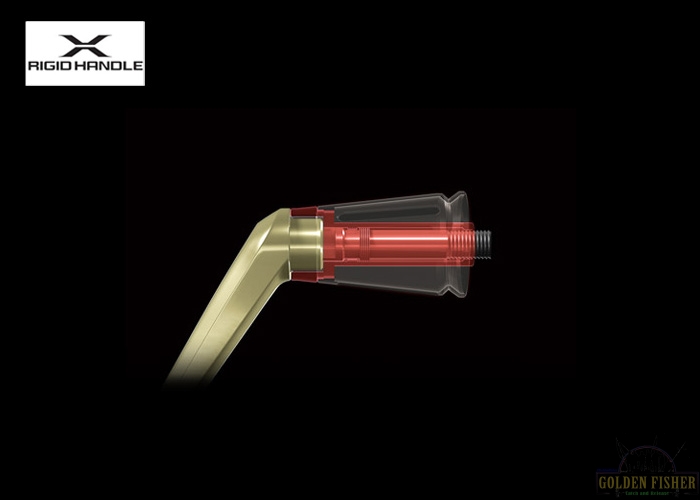

X RIGID HANDLE
در دستههایی که با این فنآوری ساخته شدهاند، یک میله آلومینیومی یک تکه، که با فنآوری هاگانی ساخته شده است به کار میرود. استفاده از این فنآوری در ساخت میلهی مرکزی باعث افزایش استقامت تا ۳۵ درصد بیشتر از نمونههای مشابه میشود. این میله یک تکه با پوششی از جنس فولاد ضدزنگ و پوسته ای آلومینیومی، محافظت می شود، که این ترکیب استحکام دسته را افزایش میدهد.
X SHIP
در این فنآوری دو یاتاقان در دو سر چرخدندهی محور اصلی (Pinion gear) قرار دارد که موجب میشود چرخدندهی محور اصلی و چرخدندهی اصلی چرخ به شکلی خیلی دقیق روی هم سوار و تنظیم شوند، بدین ترتیب چرخدندهها در سنگینترین فشارها از جای خود تکان نمیخورند. همچنین با اصطکاک بین محور قرقره و چرخدنده از بین میرود و پرتابهای بلندتری را با طعمههای مصنوعی (لور) سبک به ارمغان میآورد.
چرخدندهها (قطعات ۱ و ۲)، دو یاتاقان سر چرخدنده محور اصلی (شماره ۳) و محور اصلی چرخ (شماره ۴).
X SHIELD
عموما این فنآوری در چرخهای آب شور و برای ضدآب کردن آنها بهکار میرود. با استفاده از ۱۲ واشر و قطعات آببندی در نقاط حساس چرخ (که احتمال ورود آب به داخل چرخ از آنها وجود دارد)، به یک ساختار بسیار بادوام و ضدآب دست یافته شده است. اطمینان میدهد که در شرایط سخت ماهیگیری آبشور نیز به راحتی قابل استفاده هستند.

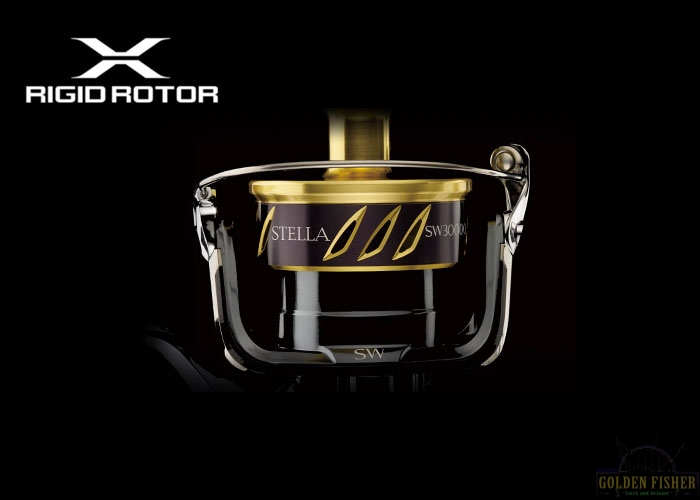

X RIGID ROTOR
در چرخهایی با این فنآوری، شکل و ضخامت کاسهی چرخ (روتور) به گونهای طراحی شده که استحکام بالایی ایجاد میکند و در مبارزههای طولانی و سنگین قدرت بالایی داشته باشند. افزایش جرم کاسهی آلومینیومی باعث ایجاد اینرسی بیشتر و در نتیجه ماهیگیری راحتتر در روش جیگینگ سنگین و طعمههای سنگین میشود.

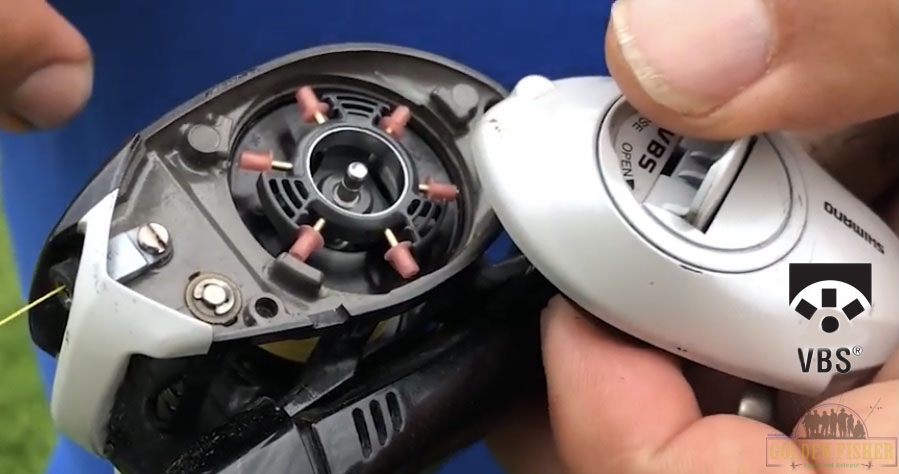

VBS (Variable Braking System)
سیستمهای ترمز (Braking System) در چرخهای بیتکستینگ (پرتابی) بهکار میروند و کمک میکنند تا پرتابها بهتر و دقیقتر انجام شوند و از گره خوردن نخ بر روی قرقره جلوگیری میکنند. این سیستم از چند پین کوچک ساخته شده که میتوانند تعداد متفاوتی داشته باشند. شما میتوانید بنابر نیاز این پینها را بهراحتی باز یا بسته کنید و با این کار آن را تنظیم نمایید.
سازندگان چرخهای بیتکستینگ عموما از آهنربا برای این منظور استفاده میکنند ولی در «سیستم ترمز متغیر» (Variable Braking System)، نیروی گریز از مرکز بهکار میرود. در ابتدای پرتاب که احتمال گره خوردن بیشتر است نیروی ترمزی بیشتری ایجاد میشود و در انتهای پرتاب به طور بالعکس. البته شما میتوانید با توجه به وزن طعمه و طول پرتاب، میزان درگیر شدن این سیستم را با وارد یا خارج کردن پینها تغییر دهید. نام این سیستم نیز به همین خاطر «سیستم ترمز متغیر» است و ماهیگیر میتواند با توجه به شرایط سیستم را شخصیسازی کند. همچنین این سیستم باعث افزایش میزان پرتاب نیز میشود.
X RIGID BAIL
استفاده از مفتولی با قطر زیاد و آلیاژ تیتانیوم باعث افزایش مقاومت کمان چرخ میشود. علاوه بر مقاومت بالا در برابر ضربه، آلیاژ تیتانیوم وزن سبک و بینظیری دارد و در برابر خوردگی نیز بسیار مقاوم است. همینطور تیتانیوم اصطکاک کمی در برابر سایش نخ ایجاد میکند.
X PROTECT
شیمانو در ساخت چرخهای آبشور، طراحی حفرههای چرخ را به شکلی انجام داده که مانع از ورود آب به داخل چرخ شوند؛ هزارتوهای خاص و پوششهای دفعکنندهی آب. این طراحی باعث ایجاد بالاترین سطح ضدآب بودن و در عین حال راحتی در استفاده و سبکی چرخ را فراهم میکند. نمک و دیگر املاح موجود در آب دریا باعث خوردگی زیاد در فلز و در نهایت خرابی چرخ میشود. ترکیب فنآوری X Shield و این فنآوری بالاترین سطح نفوذناپذیری چرخ را تامین میکند. شاید بتوان گفت این قابلیت یکی از بزرگترین مزیتهایی است که یک چرخ آبشور باید برای دوام بیشتر داشته باشد.

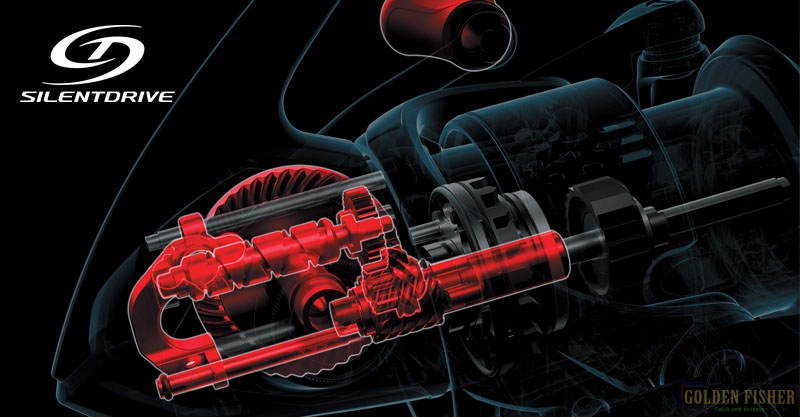

SILENT DRIVE
کم صدا بودن و عدم لرزش قطعات چرخ یکی از مهمترین عوامل در کارکرد چرخهاست. شرکت شیمانو با بررسی دقیق تمام قطعات داخلی چرخ (مانند چرخدندهی اصلی، چرخدندهی کرمی (Wormshaft)، محور چرخدندهی کرمی، پینهای چرخدندهی کرمی) کوچکترین روزنه، شکافها و لرزشها را تا بالاترین حد استانداردها برطرف کرده تا چرخ کمترین صدا را تولید نماید.
SILENT TUNE
وقتی یاتاقانهای اسپول چرخ به شکل آزاد و بدون فشار خاصی بر روی آن قرار دارند امکان تکان خوردن آنها وجود دارد و بدین ترتیب هم صدای بیشتری ایجاد میشود و هم اسپول لرزش خواهد داشت. برای اینکه این صدا و لرزش به حداقل برسد، شیمانو با استفاده از فنرهای خاصی به یاتاقانهای اسپول فشاری جزئی وارد میکند و با این کار یاتاقانها در جای خود ثابت میمانند.
S A-RB
این مدل یاتاقانها مثل یاتاقانهای A-RB (Anti-Rust Bearing) هستند با این تفاوت که در دو طرف ساچمههای یاتاقان پوششهایی (حرف S از کلمه Shield به معنی پوشش گرفته شده) قرار دارد. این پوششها باعث حفاظت ساچمهها از نمک و گرد و غبار میشود و احتمال ورود این مواد را به داخل یاتاقان کاهش میدهد.
Heatsink Drag
در ماهیگیریهای سنگین و مبارزات طاقتفرسا، در زمان حملهی اولیه که درگ (کلاچ یا لگام) چرخ درگیر میشود و ماهی طعمه را با سرعت زیادی میبرد، سرعت چرخش اسپول بالا رفته و گرمای شدیدی بر اثر اصطکاک ایجاد میشود. این گرما باعث کاهش عملکرد مناسب کلاچ میگردد. در فنآوری «جذب حرارتی کلاچ»، از دو طریق گرمای تولیدشده مهار میشود. ساختار انقلابی زیر قرقره چرخ، تا ۵۰ درصد گرمای ایجاد شده را به خارج از قرقره انتقال میدهد تا ضعف نیروی کلاچ در نتیجه این گرما کاهش یابد. علاوه بر این یک «ورق عایق حرارتی» که در پایین اسپول تعبیه شده، باعث جلوگیری از انتقال گرما به سمت نخ روی اسپول میشود، دمای نخ را حدود ۳۰ درصد کاهش میدهد.
ترجمه و تالیف: جلال صالحی
